진동유동층건조기・냉각기 VDF형 트러프 전체가 상하 방향으로 진동을 하고 상하단의 중간에 다공판을 설치하여 열풍 또는 냉풍을 하부에서 상부로 진행시켜서 건조 또는 냉각을 하는 장치입니다.
진동의 효과와 공기의 흐름에 의하여 처리물이 유동화되기 때문에 풍속을 작게 하여 최적의 공기량으로 장치의 목적을 달성합니다.

• 유동화가 안되는 입자도 반송이 되기 때문에 무한 체류에 의한 품질 열화가 발생하지 않습니다.
• 진동을 이용하여 유동화 보조를 하기 때문에, 작은 풍량으로 원활한 유동층이 형성되어 입자의 파손이나 마모를 방지합니다.
• 입도분포 폭이 넓은 재료나 유동화 되지 않은 큰 입자의 처리가 가능합니다.
• 배출측에 냉각존을 마련하여 건조와 냉각을 같은 장치로 할 수 있습니다.
• 풍부한 라인업이 준비되어 있습니다.
• 써니터리 사양도 제작 가능합니다.

진동유동층건조기・냉각기 VDF형

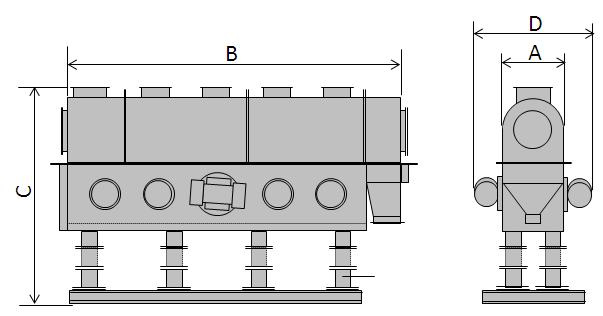

형식	A	B	C	D	다공판 치수	동력
					W×L(mm)	kW×2대
VDF-2000	200	1200	1000	750	100×2000	0.2
VDF-3600	300	1400	1100	850	300×1200	0.2
VDF-6000	300	2200	1100	950	300×2000	0.4
VDF-10800	450	2700	1200	1160	450×2400	0.6
VDF-15300	600	2850	1200	1500	600×2550	0.85
VDF-21600	600	4000	1650	1500	600×3600	1.2
VDF-35100	900	4700	1800	1800	750×4200	2.2
VDF-43200	900	5200	1800	2000	900×4800	3.0
VDF-50400	900	6000	1800	2000	900×5600	3.0
VDF-60000	1200	5500	2100	2280	1200×5000	2.2
VDF-72000	1200	6500	2100	2280	1200×60.00	2.2
VDF-84000	1200	7500	2100	2280	1200×7000	2.2
VDF-112250	1500	8100	2600	2770	1500×7500	3.7

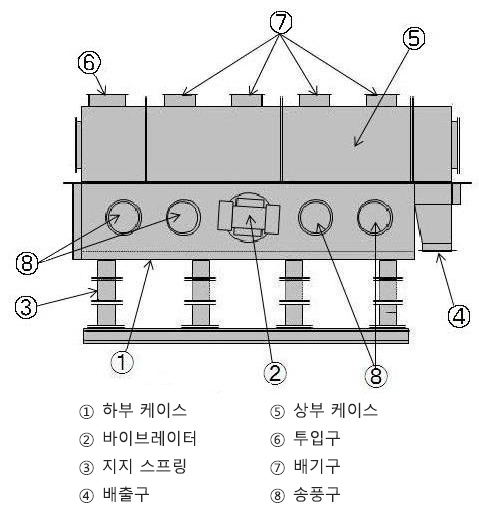

구조도

구체예

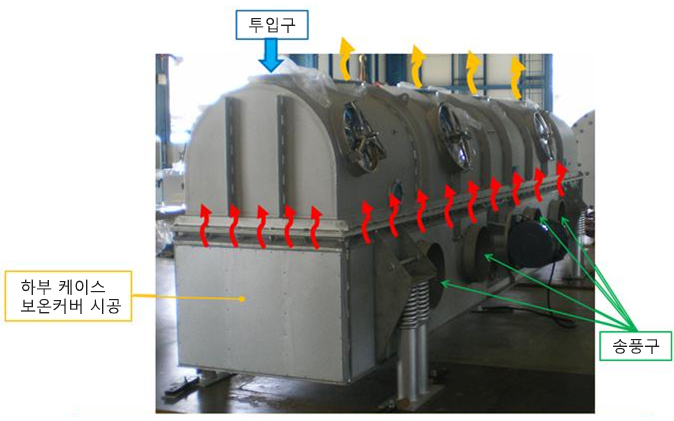

예)VDF-50400형 하부 케이스 안으로 송풍구로부터 열풍을 불어넣어 유동 다공판을 통하여 열풍(냉풍)이 올라와서 분입체를 유동화시키며 연속적으로 건조(냉각)이 됩니다.
